工业蒸汽锅炉的内部构造

2020-07-03 17:50:08

次

1、本体安全装置：在蒸汽锅炉的转向室后部设置了内置式防爆门，使蒸汽锅炉点火及运行时，若炉内出现燃气爆燃时：及时泄压，防止炉膛爆燃，安全可靠；由于内置，起跳后不会伤人。

2、蒸汽锅炉本体焊接：主焊缝均采用先进的埋弧自动焊工艺，保证焊接质量。所有主焊缝均按照《蒸汽蒸汽锅炉安全技术监察规程》的要求进行100%的射线探伤，按Ⅱ极合格标准。

3、为使系统更加节能，采用了给水连续调节，避免水泵频繁启动。在二、三回程烟管间留有宽水空间，保证锅内水的自然循环畅通。

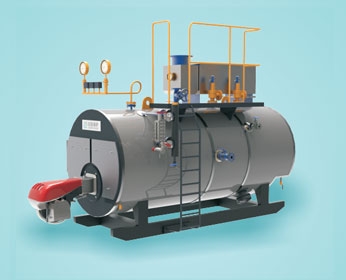

工业蒸汽锅炉

4、蒸汽锅炉本体采用卧式内燃全湿背三回程结构。

5、螺纹烟管，在蒸汽锅炉的第二回程对流受热面，我们采用了螺纹烟管，有利于高效传热。强化传热，使蒸汽锅炉热效率高，1根螺纹管等于2.4根光管。流体在管内流动时，在靠近管壁的流体流动速度很低，管壁处存在这一流体称为边界层，在烟气向管外的水传热时的几个串联热阻中，边界层热阻较大，但边界层很薄，只要对边界层稍加扰动，如在普通管内壁向里压出一个凸台，扰动边界层，热阻就会大大降低，螺纹烟管就是行之有效的方法之一。

6、蒸汽锅炉的前、后烟箱的密封均采用耐高温的石棉石墨材料制造，密封可靠，保证蒸汽锅炉在微正压条件下运行时烟气不会泄漏。
