生物质蒸气锅炉的电路分析设计

2020-10-12 16:20:54

生物质锅炉的燃料有固体、液体、和气体燃料。固体燃料分为:煤、油页岩、木柴;气体燃料分为:轻油、柴油、重油;气体燃料分为:天燃气、液化石化油气、煤气、沼气。这些燃料成本高、采集难度大,没有再生的利用。生物质蒸汽锅炉是一种火管锅炉,生物质锅炉的原料非常广泛,只要是经过光合作用的木质置材料均可,比如稻壳、葵花子壳、高梁秆、玉米秆、豆秆等,高温、高压、经过特殊成型机构压制成状颗燃料后,放进专门制造的锅炉内,便可产生充足的热量,这种燃料成本低,采集容易。是一种新型燃料,在工业锅炉中很有实用性。

生物质蒸气锅炉是一种利用燃料等能源的热能或工业生产中的余热,将工质加热到一定温度和压力的换热设备。工业锅炉按其本体结构的型式来分可有火管锅炉和水管锅炉两种,火管锅炉的外形为一金属简体,具有结构紧凑,整体性好、给水品质可较低、运行较方便等优点。在火管锅炉中,烟气在火筒和烟管中流动,以辐射和对流方式将热量传递给工质,使之受热形成蒸汽。

1.生物质蒸汽锅炉的使用说明

(1)锅炉房的主管部门及操作人员,应组织培训学习,熟悉蒸汽锅炉的有关规定,以及安全知识。

(2)锅炉正常运行时要求做好各项工作,主要对锅炉的压力,水位和燃烧状况等进行监视、调整及控制,并能及时消除事故隐患和处理异常情况,确保运行安全可靠。

(3)锅炉运行时,应保持压力的稳定,如果发现压力损坏,应立即更换。

(4)锅炉运行中遇到以下情况之一时,应采取紧急停炉:

a.锅炉水位低于水位表较低的边缘;

b.不断加大给水及采取其他措施,但水位仍继续下降;

c.锅炉水位超过高水位,经放水仍不见到水位;

d.水位表或安全阀全部失效;

e.锅炉元件损坏且危及运行人员安全;

f.给水泵全部失效或给水系统故障不能向锅炉供水。

2.生物质蒸汽锅炉的电气操作规程

(1)打开总电源开关,给水泵电源开关,引风机,鼓风机。

(2)两个空气延时触头设定为5秒,时间继电器设定为3—5秒。

(3)控制电源开关旋转开的位置,旋到自动的位置,按启按钮,引风机、鼓风机、给料机按顺序启动运行,相应的指示灯按顺序分别亮。

(4)按启按钮,给料机、鼓风机、引风机按顺序启动运行,相应的指示灯按顺序分别灭。

(5)抽风机只有在自动运行时才启动,手动状态下不启动。

(6)自动运行时,要手动,必须停止自动运行方可手动,否则手动无效,同时容易损坏电气元件。

(7)有报警器现象时,解除报警后方可开机。

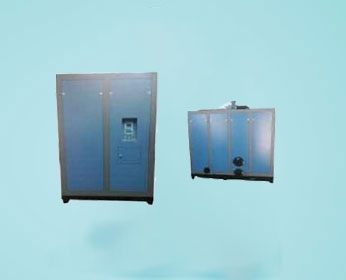

生物质蒸气锅炉

3.电路分析与设计

该生物质蒸汽锅炉,运用了三个水位控制器,水位器检测锅炉内极低水位,中继吸合,指示灯亮,自动运行时自动停炉并报警,当水位控制器检测高水位时,停止给水泵向锅炉内供水,检测低水位时,中继吸合,同时选择自动运行状态时,则会自动启动给水泵向锅炉内供水,指示灯亮。检测到极高水位时,中继得电,自动运行时自动停炉并报警,极高水位灯亮。压力检测器检测水超压时,自动停炉、报警、指示灯亮,当检测正常压力(设定为正常停炉的压力)到达时,自动停炉。转换开关转到自动时,得电吸合,与手动状态联锁。在没有报警并正常压力没能到达时,按下按钮,中继得电,交流接触器吸合,引风机启动,自动启动指示灯亮,中继自锁,引风机运行指示灯亮。通过延时触头延时设定为5秒后,接触器吸合,鼓风机启动,指示灯亮。再经过5秒钟后,延时触头闭合,交流接触器吸合,给料机启动,指示灯亮。当正常压力到达时,中继、时间继电器同时得电,给料机立即停止,经过时间设定5秒钟后,鼓风机停止,时间继电器得电后5秒,引风机停止。当压力小于正常压力时,又重新按顺序启动引风机→鼓风机→给料机。按下按钮,自动运行时停炉。当转换开关在手动位置,给水泵、引风机、鼓风机、给料机方可手动启动与关闭。在报警器报警时,按下按钮进行消音。
