浅谈燃气蒸汽锅炉的工作原理和结构特点

2021-01-26 16:30:28

燃气蒸汽锅炉为工业带来了很大的方便,蒸汽锅炉带动了时代的发展,下面小编为您介绍一下蒸汽锅炉的结构特点及工作原理。 蒸汽锅炉是以产生蒸汽为主的机器,使用的人很多,但是很多对它的结构和工作原理都不大了解,它是利用煤、油、天然气等水管蒸汽锅炉的容量和压力都限制较少,有很大的想向空间,而且便于布置,蒸汽锅炉的形式多种多样。水在锅筒中受热变成蒸汽,火在炉膛中发出的热量,就是蒸汽蒸汽锅炉的原理。

燃气蒸汽锅炉的工作原理:

1、燃烧器的布置方式,就煤粉炉而言,目前有前后墙对冲方式、四角切圆燃烧方式、双四角切圆燃烧方式等多种,各有各的特点,由于同一炉子不能同时应用上述几种布置方式,对蒸汽影响尚不能直接定论。

2、煤粉炉工作时,火焰中心的位置会影响蒸发量,通常而言,火焰中心低则蒸发量大,火焰中心高则蒸发量小,火焰中心位置还会影响过热蒸汽或再热蒸汽的温度,通常火焰中心低则过热蒸汽特别是再过热蒸汽温度会偏低,反之则偏高。

3、煤粉在炉膛燃烧产生的热量,先通过辐射传热被水冷壁吸收,水冷壁的水沸腾汽化,产生大量蒸汽进入汽包进行汽水分离(直流炉除外),分离出的饱和蒸汽进入过热器,通过辐射、对流方式继续吸收炉膛顶部和水平烟道,尾部烟道的烟气热量,并使过热蒸汽达到所要求的工作温度。发电用蒸汽锅炉通常还设置有再热器,是用来加热经过高压缸做功后的蒸汽的,再热器出来的再热蒸汽再去中、低压缸继续做功发电。

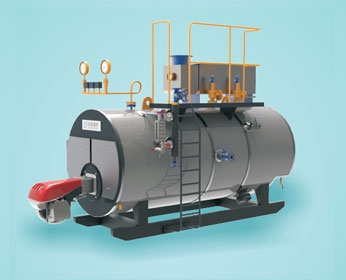

燃气蒸汽锅炉

燃气蒸汽锅炉的结构特点:

1、本体安全装置:在蒸汽锅炉的转向室后部设置了内置式防爆门,使蒸汽锅炉点火及运行时,若炉内出现燃气爆燃时:及时泄压,防止炉膛爆燃,安全可靠;由于内置,起跳后不会伤人。

2、蒸汽锅炉本体焊接:主焊缝均采用先进的埋弧自动焊工艺,保证焊接质量。所有主焊缝均按照《蒸汽蒸汽锅炉安全技术监察规程》的要求进行100%的射线探伤,按Ⅱ极合格标准。

3、为使系统更加节能,采用了给水连续调节,避免水泵频繁启动。在二、三回程烟管间留有宽水空间,保证锅内水的自然循环畅通。

4、蒸汽锅炉本体采用卧式内燃全湿背三回程结构。

5、螺纹烟管:在蒸汽锅炉的第二回程对流受热面,我们采用了螺纹烟管,有利于高效传热。强化传热,使蒸汽锅炉热效率高,1根螺纹管等于2.4根光管。流体在管内流动时,在靠近管壁的流体流动速度很低,管壁处存在这一流体称为边界层,在烟气向管外的水传热时的几个串联热阻中,边界层热阻较大,但边界层很薄,只要对边界层稍加扰动,如在普通管内壁向里压出一个凸台,扰动边界层,热阻就会大大降低,螺纹烟管就是行之有效的方法之一。

6、蒸汽锅炉的前、后烟箱的密封均采用耐高温的石棉石墨材料制造,密封可靠,保证蒸汽锅炉在微正压条件下运行时烟气不会泄漏。
